家庭网络改造（上）

本文最后更新于：2 年前

网络环境

武汉电信300M宽带，光猫拨号，有动态公网ip

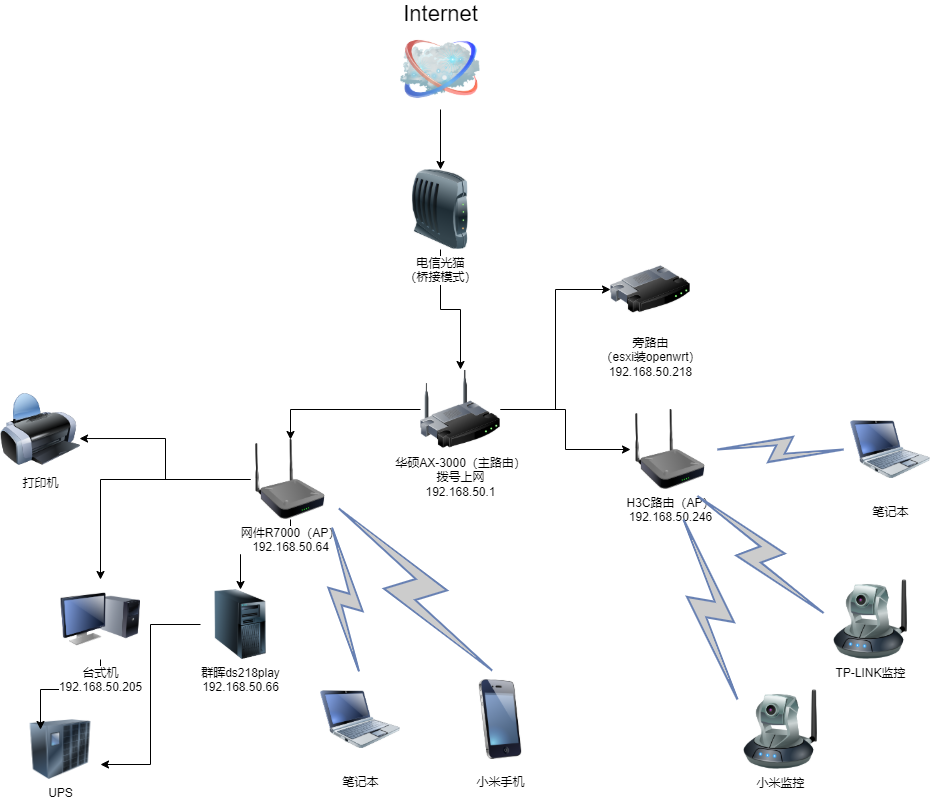

原来的网络结构拓扑图：

旧版网络拓扑图

背景

去年暑假本人刚搬进新家，刚开始用以前的网络设备还能凑合一下，但是后期随着设备增多，网络的稳定性和速度就不得不考虑了。因为本人有科学上网的需求，所以自从搬新家以后就一直采用主+旁网络架构（见图一）。这种方式虽然被很多人推崇，但是由于设备出网的流量需要先从主路由到旁路由再到主路由，浪费了带宽资源还降低了网速，所以我打算改造家里的网络架构。

之前我购买了一台软路由并安装了esxi6.7系统，在里面安装多个虚拟机来满足我不同的需求。还有一台去年双十一抢购的华硕的TUF-AX3000，支持双频WiFi6并且刷了梅林改版固件，于是我想到了以下两种家庭组网方案：

1.华硕路由器做主路由拨号+科学上网，软路由内安装esxi，作为一台普通网络设备接入局域网

2.软路由安装esxi，其中openwrt虚拟机作为主路由拨号+科学上网，其它虚拟机作为普通网络设备接入局域网；华硕路由器作为交换机+发射WiFi信号

其中第一种方案因为梅林改版的出国插件不支持最新的trojan和vless协议，而且无法单线多拨，可玩性不如openwrt，于是打算采用第二种方案。

实施

确定方案之后，就准备开干了。我的软路由是在海鲜市场花八百多淘来的，为了排除恰饭嫌疑就不放链接了。配置是i3-6100u的CPU，8g的内存，螃蟹网卡配两个双千兆网口，带金属外壳和电源，自己又装了个256g的三星固态盘，不装nas足够用了。先用U盘安装esxi系统，再去网上下载esir版openwrt固件并转换成esxi镜像（推荐使用工具：StarWind V2V Converter），这里的安装过程参考其他大佬的文章，不展开细说了。

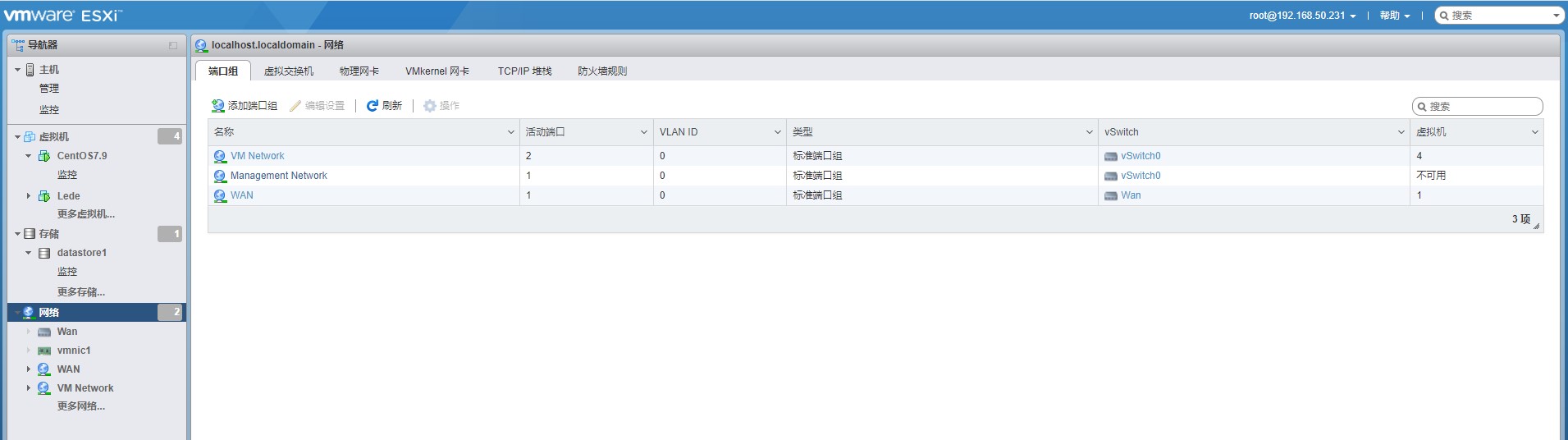

首先把esxi管理口插入电脑，进入esxi的web管理后台。选择左侧菜单栏的“网络”选项，可以看到虚拟交换机、物理网卡之类的选项（这里的Wan和WAN是后来加的）：

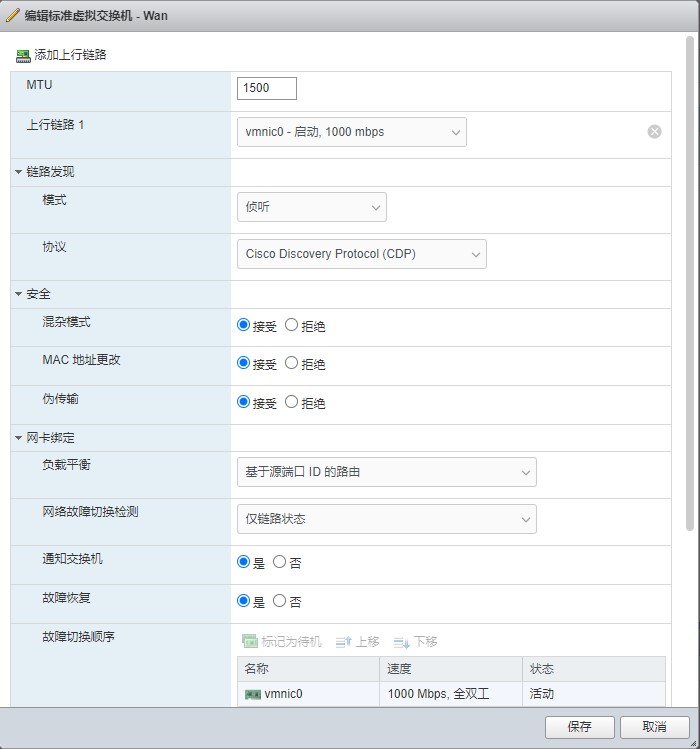

在”虚拟交换机“选项中新增一个，配置可以按照我的填写，我这里就命名为Wan：

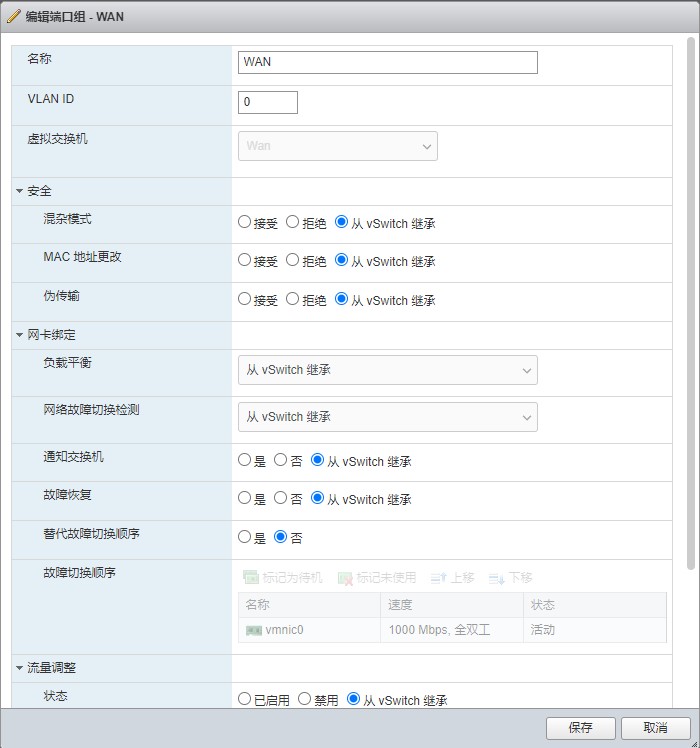

再新建一个端口组，选择刚才新建的虚拟交换机，我这里命名为WAN：

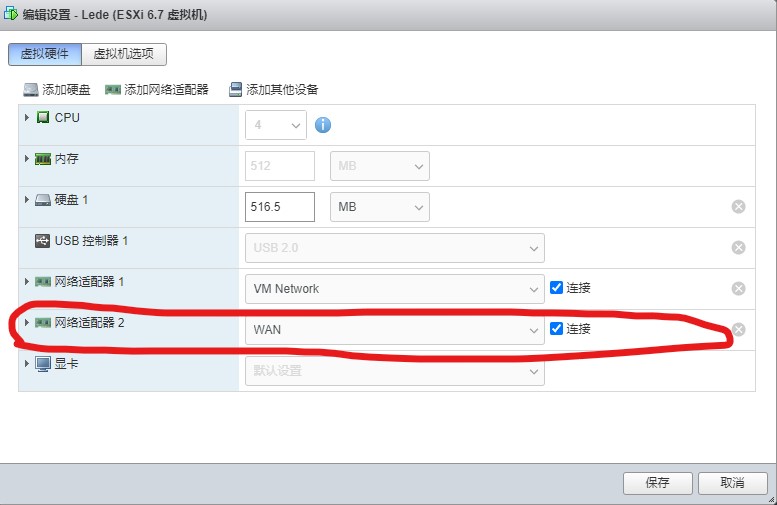

回到我们之前安装好的openwrt虚拟机，关掉它并添加一块新的虚拟网络适配器，选择刚才新建的WAN端口组：

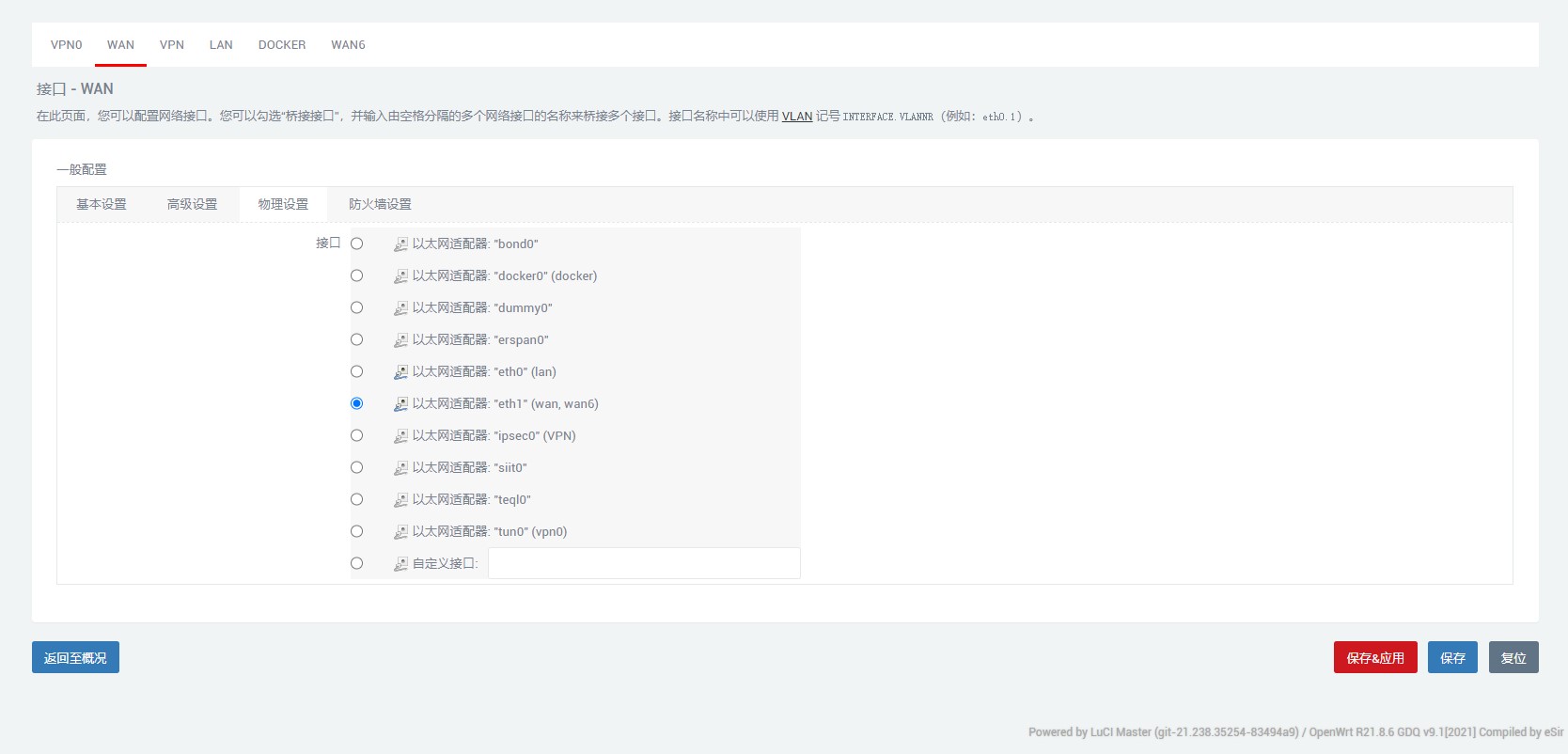

进入openwrt后台，左侧边栏的“网络-接口”，分别修改wan和wan6接口。选择“物理设置”，勾选对应选项：

在wan/wan6口的“基本设置”中，把“协议”改为“PPPoE”，填入你的宽带账号和密码，保存并应用。

同样的，我们去设置lan口。把“协议”改为“静态地址”，”ipv4地址“改成192.168.xxx.1，“使用自定义dns服务器”可填可不填。因为华硕路由器仅用作交换机，不需要DHCP服务，所以我们打开openwrt的DHCP服务。往下滑到“DHCP服务器-基本设置”，取消勾选“忽略此接口”，在“高级设置”中勾选“动态DHCP”，保存并应用。

把软路由的wan口插入光猫，lan口插入电脑，如果电脑能够上网，那么说明快要成功了。这时还差一步，就是设置交换机。可能有人会问：为什么不把华硕路由器用作二级路由呢？openwrt的lan口接路由器wan口，华硕路由器后台的“外部网络”设置为“动态ip”，不方便吗？其实设置为二级路由意味着局域网内其它设备会和openwrt处于不同网段，其它设备想上网必须先经过华硕路由器的一次nat转换，损耗一部分网速还增加了游戏延迟，不利于游戏体验，所以我把华硕路由器作为交换机。

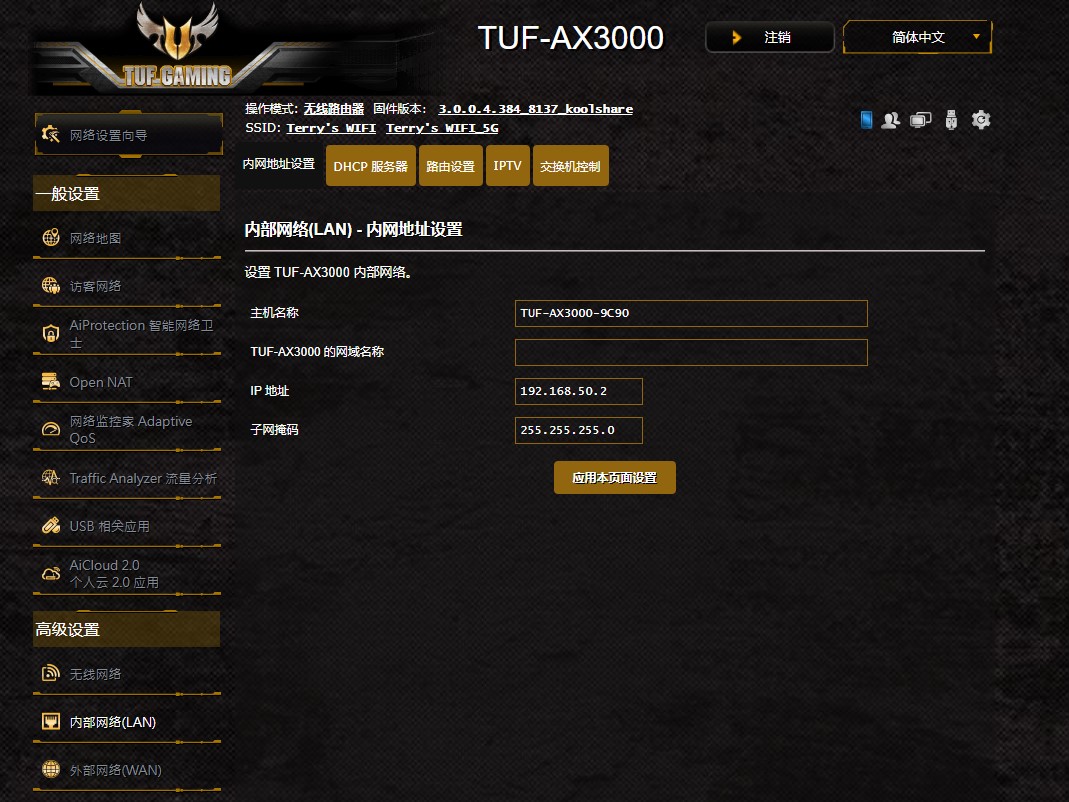

电脑与openwrt断开连接，用网线连接电脑和华硕路由器的lan口进入路由器后台。在左侧边栏的“高级设置-内部网络-内网地址设置”中，把华硕路由器的ip地址改为其它与openwrt同网段的ip，不冲突即可。再前往“DHCP服务器”选项，关闭华硕路由器的DHCP功能即可。
